双层倍速链 产品名称:双层倍速链
产品名称:双层倍速链
产品型号:非标定制
品    牌:中胜
设    计:中胜工程部
产品构造:倍速链线体、空板升降机、工装板、电控系统等
应用行业:这套倍速链生产线主要是针对电视机的生产组装行业设计制造的,相关家电行业可以参考借鉴;

倍速链装配线倍速链线倍速链装配线倍速链装配线倍速链装配线

产品详细:
一、双层线体部分:(32米)
1、导轨为118*100*2倍速链专用铝型材带盖板;
2、支架为80*40*1.5铝型材,档距2000MM;
3、输送链条为倍速链塑钢链P38.1;
4、上层线速度10-25米/分钟(定速),下层线速度15米/分钟(定速);
5、XQ-2阻挡器19套(具体数量根据实际案例定);
6、上层驱动电机3.7KW(电机由客户选定);
7、变频器3.7KW(客户选定)、下层驱动电机2.2KW(客户选定);
8、镀锌气管3/4寸,双插快速接头每工位配一组;
9、双边鸿雁双位万用插座每工位配一组;
10、作业指导书A3,上下为H铝型材,底层为绿色亚克力,面层透明亚克力;
11、全线配静电线:6平方单股线;
12、每工位配亚德客脚踏阀一组。
二、空板升降机(加护栏加边):
1、整体为钢结构,表面喷塑,三面封亚克力板;
2、输送带为5MM防滑皮带;
3、驱动电机180W(客户制定);
4、升降形式为气缸及剪刀叉式。
三、工装板:1700*1160*30
1、材质为t30密度板,外包1.2不锈钢(304)
2、四角设导向轮

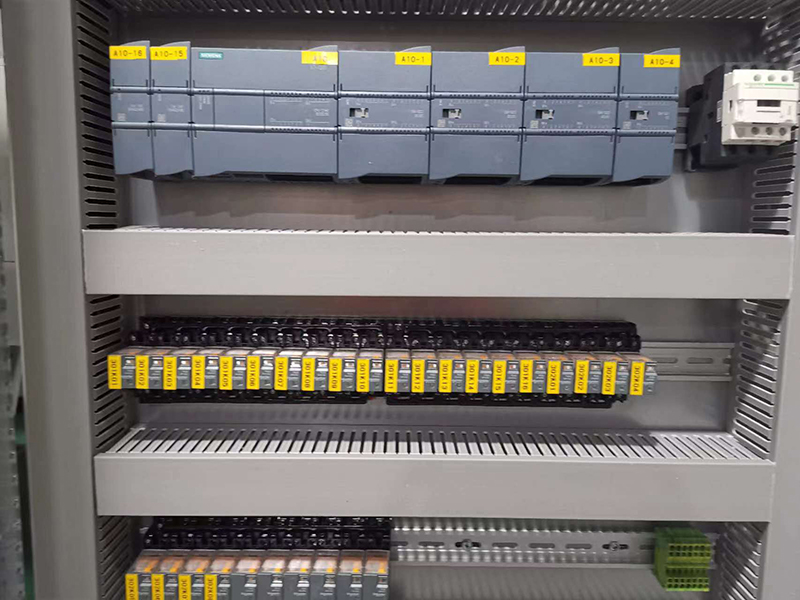

四、电控系统:
1、电控箱为冷板制作,表面喷塑;
2、PLC编程器为日本三菱;
3、电线、电缆为国标;
4、主要组建为施耐德。
